WAP4220-E 802.11AC工业无线接入点

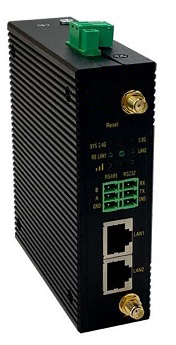

产品图片
产品描述
至周WAP4220-E无线接入点产品是至周科技自主研发的基于IEEE 802.11ac技术的无线接入设备，具有功能丰富、高性能、高可靠的优点，满足工业场景的WLAN无线应用需求。
WAP4220-E适用于AGV、移动接入、无线覆盖、物联网等相关工业自动化场景。工作在AP模式时可同时工作在2.4GHz和5GHz频段，支持IEEE802.11a、IEEE802.11b、IEEE802.11g、IEEE802.11n和802.11ac四种模式，最高接入速率高达1167Mbps。
WAP4220-E也可工作在无线终端模式下，安装在AGV小车上，提供快速无线切换能力，同时可根据场景需要，灵活选择2.4GHz或5GHz接入。
产品特点
全面支持802.11ac技术
随着移动互联网应用的不断普及，人们对无线接入的带宽要求越来越高，WAP4220-E遵从最新802.11ac Wave2协议标准，能提供空间2流(2-Streams) 867Mbps的无线传输速率以及整机1167Mbps的接入能力，可以有效地从覆盖范围、接入密度、运行稳定等方面提供更高性能。
满足严苛环境的坚固设计
- 选用工业级宽温器件，可在-40 ºC～70 ºC的环境下长期稳定运行
- 凤凰头电源输入接口
毫秒级无缝漫游
WAP4220-E工作在Client模式时，可支持与无线网络同时建立2.4GHz和5GHz两条链路，一条工作在主链路模式（数据转发），一条工作在备份链路模式。通过无线扫描、无线连接控制的精细调节，实时监控两条链路的传输质量，一旦发现备份链路质量优于主链路，设备将实时进行链路切换，始终保证数据在最佳的链路状态下传输，达到切换过程的丢包率更低，从而保障了AGV小车与外界进行持续、高质量的无线链路连接。
多种无线角色支持
WAP4220-E可支持瘦AP、胖AP、Client、WDS桥接、路由等多种工作模式，通过Web页面即可进行角色切换。根据不同应用场景的需求，可进行灵活的角色切换。
MAC地址克隆
WAP4220-E工作在Client模式时，支持MAC地址克隆功能，以下行LAN口的终端MAC地址作为无线终端的MAC接入到网络中，无需修改网络侧的安全准入策略即可部署到网络中。
双网口设计
WAP4220-E支持双网口设计，双上行千兆以太口，不但解决接口数据备份问题，还能够为需要内外网隔离的网络提供灵活的组网方式。
无线信道多终端同时通信
WAP4220-E支持MU-MIMO技术，通过MU-MIMO技术可实现AP同一时刻向多个终端发送数据，即WAP4220-E可同时为多个终端发送数据信息，根据终端流数的不同，WAP4220-E可同时为多个单流终端发送数据报文，突破传统无线网络串行通信的机制，相比于802.11n和802.11ac wave1，无线频谱资源利用率成倍提升，有效接入用户数得到了极大的提高，有效减少无线网络的部署开销，提升高密度用户情况下的用户体验。
零配置AP接入、简易网络部署
在大规模WLAN网络中，对海量的AP设备进行逐一的配置和管理，对网络管理员来说是一个不小的挑战：很容易因为误配置造成网络形为与规划不一致；AP设备的丢失，意味着配置信息的丢失，网络存在入侵隐患。
WAP4220-E AP产品采用零配置方案，所有配置统一保存在苍穹云管理平台上。AP上电启动后，会向云平台进行注册，并下载对应的配置信息，并保存在内存中；AP掉电后，配置信息随即消失。云平台同时还保存有AP的最新软件，并负责AP软件的自动更新。
硬件加解密
WAP4220-E AP产品可支持Open System、Shared Key、WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK等多种安全接入方式，并且硬件芯片完成加解密处理，与明文数据具有相同的性能，既满足网络安全需要，又保障了网络性能。
产品规格
硬件
| 属性 | WAP4220-E | |

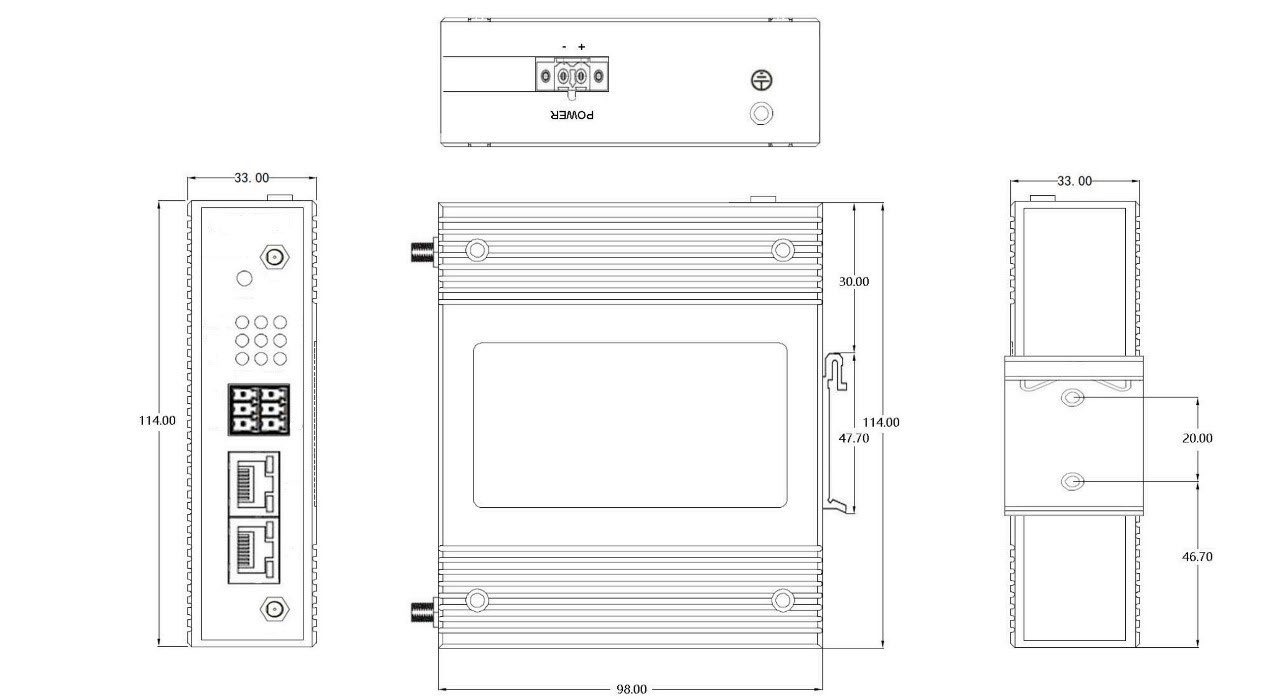

| 尺寸 | 114mm*98mm*33mm (长*宽*高) | |
| 接口 | 以太口 | 2个1000M电口 |
| 天线口 | 2*MMCX接头，2.4GHz与5GHz合路 | |
| 工作频段 | 2.4G | 802.11b/g/n : 2.4GHz-2.483GHz (中国) |
| 5G | 802.11ac/n/a:
5.150GHz-5.350GHz 5.725GHz-5.850GHz (中国) |
|
| 调制技术 | OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS : DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM (11n): MCS 0-15MIMO-OFDM (11ac): MCS 0-9 |
|
| 调制方式 | 11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps
11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM |
|
| 最大发射功率 | 23dBm | |
| 发射频率可调粒度 | 1dBm | |
| 工作温度/存贮温度 | -40ºC～70ºC /-40ºC～70ºC | |
| 工作湿度/存贮湿度 | 5%~95%(非冷凝) | |
| 受电方式 | 12~36V直流，凤凰端子电源输入接口 | |
| 整机功耗 | ≤14W | |
| MTBF | >250000H | |
软件
| 属性 | WAP4220-E | ||
| WLAN | 工作频段 | 2.4GHz | 5GHz |
| 信道捆绑 | 支持40MHz，不推荐 | 80MHz捆绑 | |
| MU-MIMO | NA | 支持 | |
| 867Mbps(PHY) | NA | 支持 | |
| 300Mbps(PHY) | 支持 | NA | |
| A-MPDU | 支持 | 支持 | |
| 最大相似性解调(MLD) | 支持 | 支持 | |
| 最大合并比接收(MRC) | 支持 | 支持 | |
| 空时分组码(STBC) | 支持 | 支持 | |
| 低密度奇偶校验编码(LDPC) | 支持 | 支持 | |
| 最大支持虚AP数 | 单射频16个虚AP | ||
| 最大接入用户数 | 256(实际用户数因应用环境等因素存在差异)
|
||
| 最高连接速率 | 2.4GHz: 300Mbps
5GHz: 867Mbps |
||
| RTS/CTS | 支持 | ||
| CTS-to-self | 支持 | ||
| 隐藏SSID | 支持 | ||
| 终端老化、心跳检测 | 支持 | ||
| 工作模式 | AP模式 | 桥模式（二层）
路由模式（三层） |
|
| Client模式 | 支持Client模式 | ||
| 支持MAC地址克隆功能 | |||
| WDS模式 | 支持 | ||
| 路由模式 | 支持 | ||
| 射频管理 | 负载均衡 | 支持基于用户数、用户流量的负载均衡 | |
| 5G优先 | 支持 | ||
| 自动信道选择 | 支持 | ||
| 自动功率调节 | 支持 | ||
| 智能速率选择算法 | 支持 | ||
| 时间公平调度 | 支持 | ||
| 漫游 | 漫游切换 | 支持802.11k, 802.11v, 802.11r | |
| 二层漫游、三层漫游 | |||
| Turbo漫游 | 工作在client或WDS模式时，支持Turbo方式与上行设备同时建立主、备链路，实现数据通道快速切换 | ||
| 安全 | 加密方式 | 64/128位WEP、TKIP、CCMP、WAPI | |
| 认证方式 | 配合AC,支持WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、MAC地址认证、Web认证、PPPoE认证等多种认证方式 | ||
| 无线用户二层隔离 | 支持 | ||
| wIDS | 支持 | ||
| AAA | Radius Client | 支持 | |
| 认证服务器多域配置 | 支持 | ||
| 备份认证服务器 | 支持 | ||
| 二三层功能 | IP地址设置 | 静态IP、DHCP动态获得地址 | |
| IPv6 | 支持 | ||
| ACL | 支持 | ||
| DHCP server | 支持（路由模式下） | ||
| NAT | 支持（路由模式下） | ||
| 服务质量 | WMM(802.11e) | 支持 | |
| 优先级映射 | 支持 | ||
| QoS策略映射 | 支持 | ||
| 带宽管理 | 支持基于SSID、基于用户的带宽限速 | ||
| Call Admission Control （CAC） | 支持 | ||
| 管理维护 | 网络管理 | SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB | |
