产品图片
产品描述
至周WAM3024产品是至周科技自主研发的智分无线方案接入点，可以应用于复杂的应用环境（如无线宿舍网、酒店、密集办公网等）。智分无线组网方案采用全新的系统架构设计，由中心AP+远端单元组成，中心AP与远端单元直接采用以太网线互联，最远距离可达百米。
WAM3024支持2个万兆光口的数据上联，支持24个IEEE 802.3af标准协议供电的PoE下联千兆端口，可以用来扩展支持标准PoE的远端单元。
远端单元采用IEEE 802.11ax协议标准，将一台 WAM3024延伸出24个Radio模块，支持24个房间的双频双流性能，每个房间最高可享有1.775G的带宽资源，满足宿舍环境等高性能接入的需求
中心AP外观采用19英寸标准机柜尺寸，支持弱电间标准机柜部署和灵活的楼道小型机柜部署。
产品特点
分布式架构
WAM3024 中心AP采用分布式架构，数据转发和业务管理分别采用不同的模块进行处理，辅以万兆上行接口，可以消除数据传输瓶颈；通过AC控制器管理所有中心AP，中心AP管理远端单元，并且作为远端单元数据处理“大脑”，充分发挥远端单元的射频性能和中心单元的数据转发性能。
无需配置，即插即用
网络部署时将所有配置绑定在中心AP的端口，不受下联远端单元的影响，实现远端单元即插即用，满足病房、宿舍等密集型房间场景快速上线，保障施工不影响房间使用。
简化管理，无需授权
远端单元的配置均由上联中心AP自动化管理，软件License授权与中心单元绑定，远端单元无需单独授权，数万个房间的覆盖仅需几百License授权。
灵活部署，易扩展
相比于传统方案，中心AP和远端单元采用网线联接，可快速复用原有网线替换末端设备，一次施工，无需重新穿墙布线；远端单元接口、外观形态多样化，支持灵活扩展网口物理隔离及不同场景部署方式等需求。
标准CAPWAP加密隧道确保传输安全
WAM3024 产品与AC控制器以国际标准的CAPWAP加密隧道模式通信，确保了数据传输过程中的内容安全。
Web界面管理
WAM3024 通过AC控制器进行Web管理界面，不仅轻松解决无线配置，更能够整体运营无线网络，通过AC控制器的Web界面不仅能够管理AP还能管理AP下联的用户，可以对用户进行限速和限制用户接入网络等行为，方便运维人员对无线的规划和运维。
全面支持IEEE 802.11ax技术
随着移动互联网应用的不断普及，人们对无线接入的带宽要求越来越高， 远端单元遵从最新IEEE 802.11ax协议标准，能提供空间双频4流(4-Streams)整机1775Mbps的接入能力；5GHz最大接入速率1200Mbps，2.4GHz单射频最大协商速率575Mbps，可以有效地从覆盖范围、接入密度、运行稳定等方面提供更高性能。
OFDMA(正交频分多址)
AP可以将无线带宽更加细分，在同一时刻利用不同的子载波向多个终端传输数据，减少传统协议中多用户空口资源冲突及退避带来的延时，提升多用户场景下语音、视频等低延时应用的用户体验。
1024-QAM
全新的编码格式,增加了系统容量,降低了时延,提高了多用户高密场景下的Wi-Fi效率.相较于802.11ac的256-QAM,编码效率提升了25%.
MU-MIMO（多终端通信）
MU-MIMO是802.11ax 的最重要特性，通过 MU-MIMO 技术可实现AP同一时刻向多个终端发送数据，即可同时为多个终端发送数据信息，根据终端流数的不同。
WAM3024 单射频单元整机最多可以同时为 4 个终端发送无线报文，突破传统无线网络串行通信的机制，无线频谱资源利用率成倍提升，有效接入用户数得到了极大的提高，有效减少无线网络的部署开销，提升高密度用户情况下的用户体验。
BSS Color（着色机制）
空间复用功能,将网络中不同的WLAN的基本服务级（BSS, Basic Service Set）通过不同的着色（BSS Color）进行标识,从而实现高密度环境下的信道复用,缓解实际网络部署中的同频干扰的影响.
支持TWT技术（目标唤醒时间）
无线接入点产品支持TWT技术，允许AP对终端的唤醒与休眠进行统一调度安排，不仅可以减少终端之间的冲突，更减少了终端不必要的唤醒次数，达到节能的目的。
硬件加解密
WAM3024 产品可支持Open System、Shared Key、WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、WPA3等多种安全接入方式，并且硬件芯片完成加解密处理，与明文数据具有相同的性能，既满足网络安全需要，又保障了网络性能。
支持IPv4/IPv6双栈
WAM3024产品同时支持IPv4和IPv6协议栈，可部署在IPv4或IPv6有线城域网络中。
产品规格
硬件

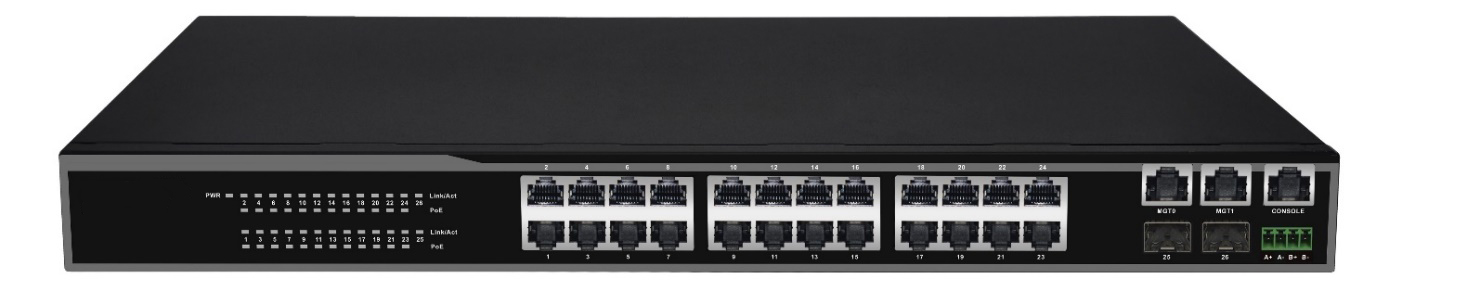

| 产品型号 | WAM3024 | |
| 外观尺寸(长*宽*高) | 4.4x44x20cm | |
| 接口 | 业务接口 | 24个10/100/1000Bast-T以太网端口（支持IEEE 802.3af标准供电）
2个1/10G SFP+ 端口 |
| MGT接口 | 2个 | |
| Console接口 | 1个 | |
| RS485接口 | 1个 | |
| 状态指示灯 | 电源灯，端口速率灯、端口连接灯，PoE灯 | |
| 输入电压 | 220V交流电 | |
| 整机功耗 | ≤330 W | |
| 安装方式 | 19英寸机架 | |
| 工作/存储环境温度 | 0°C～40°C /-20°C～70°C | |
| 工作/存储环境相对湿度 | 10％～90％（非凝结） | |

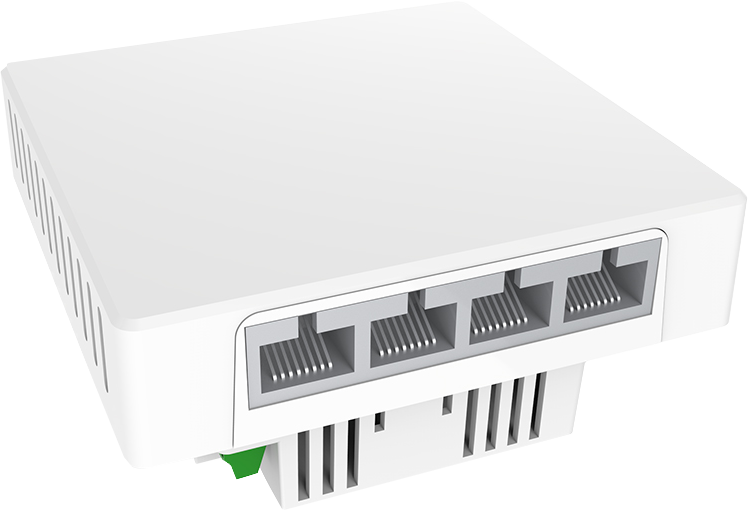

| 产品型号 | WRU6220-WL | |
| 外观尺寸 | 4.5×8.6×8.6cm | |
| 接口 | 以太网接口 | 底面：4个10/100/1000Bast-T以太网端口
背面：1个10/100/1000Bast-T以太网端口 |
| 天线接口 | 内置2.4G&5G 2dBi 2*2全向天线 | |
| 复位按键 | 1个 | |
| 工作频 段 | 2.4GHz | IEEE 802.11b/g/n/ax：2.4GHz—2.483GHz（中国） |
| 5GHz | IEEE 802.11a/n/ac/ax：
5.150GHz—5.350GHz 5.725GHz—5.850GHz（中国） |
|
| 调试技术 | OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、
64-QAM@48/54Mbps MIMO-OFDM (11ac): MCS 0-9 MIMO-OFDM (11ax): MCS 0-11 |
|
| 调制方式 | 11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps
11a/g:OFDM: 64QAM@48/54Mbps, 16QAM@24Mbps, QPSK@12/18Mbps, BPSK@6/9Mbps 11n: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM |
|
| 最大发射功率 | 20dBm | |
| 发射功率可调粒度 | 1dBm | |
| 工作温度/存贮温度 | -30ºC～45ºC/-40ºC～70ºC | |
| 工作湿度/存贮湿度 | 5%~95%(非冷凝) | |
| 受电方式 | 支持IEEE 802.3af供电 | |
| 整机功耗 | ≤12W | |
| MTBF | >250000H | |

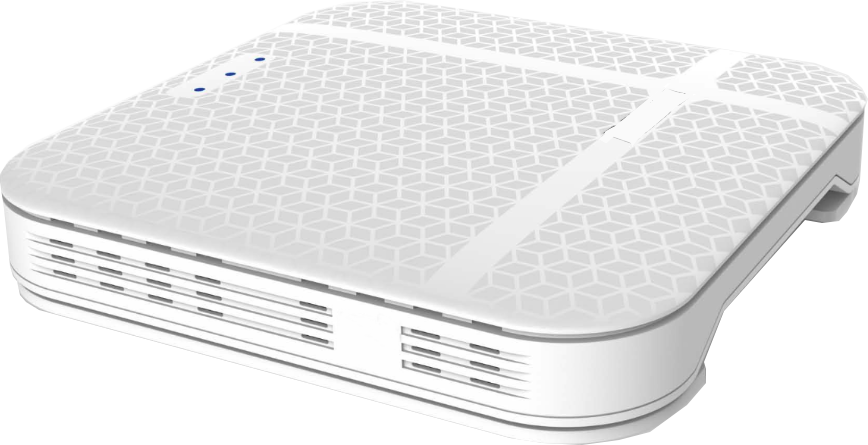

| 产品型号 | WRU6220-IL | |
| 尺寸 | 2.9x18x18cm | |
| 接口 | 以太网接口 | 2个10/100/1000Bast-T以太网端口 |
| 天线接口 | 内置2.4G&5G 3dBi 2*2全向天线 | |
| 复位按键 | 1个 | |
| 工作频 段 | 2.4GHz | IEEE 802.11b/g/n/ax：2.4GHz—2.483GHz（中国） |
| 5GHz | IEEE 802.11a/n/ac/ax：
5.150GHz—5.350GHz 5.725GHz—5.850GHz（中国） |
|
| 调试技术 | OFDM : BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、
64-QAM@48/54Mbps |
|
| 调制方式 | 11b:DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps
11a/g:OFDM:64QAM@48/54Mbps,16QAM@24Mbps, QPSK@12/18Mbps,BPSK@6/9Mbps 11n: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac: MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax: MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM |
|
| 最大发射功率 | 20dBm | |
| 发射功率可调粒度 | 1dBm | |
| 工作温度/存贮温度 | 0ºC～40ºC/-40ºC～70ºC | |
| 工作湿度/存贮湿度 | 10%~90% (非冷凝)/5%~95%(非冷凝) | |
| 受电方式 | 支持IEEE 802.3af供电；支持12V DC供电 | |
| 整机功耗 | ≤13W | |
| MTBF | >250000H | |
软件
| 属性 | |||
| WLAN | 工作频段 | 2.4GHz | 5GHz |
| 信道捆绑 | 40MHz | 80MHz | |
| MU-MIMO | 支持 | 支持 | |
| OFDMA | 支持 | 支持 | |
| TWT | 支持 | 支持 | |
| 1200Mbps(PHY) | NA | 支持 | |
| 575Mbps(PHY) | 支持 | NA | |
| A-MPDU | 支持 | 支持 | |
| 最大相似性解调(MLD) | 支持 | 支持 | |
| 最大合并比接收(MRC) | 支持 | 支持 | |
| 空时分组码(STBC) | 支持 | 支持 | |
| 低密度奇偶校验编码(LDPC) | 支持 | 支持 | |
| 最大支持虚AP数 | 单射频16个虚AP | ||
| 最大接入用户数 | 512（实际用户数因应用环境等因素存在差异） | ||
| 最高连接速率 | 2.4GHz：575Mbps
5GHz：1200Mbps |
||
| RTS/CTS | 支持 | ||
| CTS-to-self | 支持 | ||
| 隐藏SSID | 支持 | ||
| 终端老化、心跳检测 | 支持 | ||
| 工作模式 | 桥模式（二层）
路由模式（三层） |
||
| 射频管理 | 负载均衡 | 支持基于用户数、用户流量的负载均衡 | |
| 5G优先 | 支持 | ||
| 自动信道选择 | 支持 | ||
| 自动功率调节 | 支持 | ||
| 智能速率选择算法 | 支持 | ||
| 时间公平调度 | 支持 | ||
| 漫游 | 漫游切换 | 支持IEEE 802.11k, IEEE 802.11v, IEEE 802.11r | |
| 二层漫游、三层漫游 | |||
| 安全 | 加密方式 | 64/128位WEP、动态WEP、TKIP、CCMP | |
| 认证方式 | 配合AC,支持WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、MAC地址认证、Web认证、PPPoE认证等多种认证方式 | ||
| 无线用户二层隔离 | 支持 | ||
| WIDS | 支持 | ||
| AAA | Radius Client | 支持 | |
| 认证服务器多域配置 | 支持 | ||
| 备份认证服务器 | 支持 | ||
| 二三层功能 | IP地址设置 | 静态IP、DHCP动态获得地址 | |
| IPv6 | 支持 | ||
| ACL | 支持 | ||
| DHCP server | 支持（路由模式下） | ||
| NAT | 支持（路由模式下） | ||
| 服务质量 | WMM(802.11e) | 支持 | |
| 优先级映射 | 支持 | ||
| QoS策略映射 | 支持 | ||
| 带宽管理 | 支持基于SSID、基于用户的带宽限速 | ||
| Call Admission Control （CAC） | 支持 | ||
| 管理维护 | 网络管理 | SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB | |
